洗扫车【整车技术参数】 |
产品名称 |
洗扫车 |
总质量(kg) |
18000 |
罐体容积(m3) |
|
额定质量(kg) |
5970,5905 |
外形尺寸(mm) |
8600， 8300， 8100， 7900， 7650X2500X3120 |
整备质量(kg) |
11900 |
货厢尺寸(mm) |
XX |
额定载客(人) |
|
准拖挂车总质量(kg) |
|
驾驶室准乘人数(人) |
2,3 |
鞍座最大载质量(kg) |
|
接近角/离去角(°) |
17/25,17/26,17/26,17/26,17/27,17/29,17/28 |
前悬/后悬(mm) |
1400/1900,1400/2200,
1400/2200,1400/2200,
1400/2300,1400/2550,
1400/2450 |
轴荷(kg) |
|
最高车速(km/h) |
89 |
备注： |
备注：随底盘选装驾驶室.防护材料:Q235A碳钢,连接方式:左右侧面防护由专用装置(扫刷)代替, 离地高度为(mm):350,后下部防护与副梁车架采用螺栓连接,后部防护断面尺寸(mm):28 0×50,后部防护离地高度(mm):500.前轮距仅采用1920mm,1950mm。ABS型号 /生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/ 东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有 限公司.整车长/前悬/轴距/后悬对应关系为(mm):8600/5300/1400/1900;8 600/5000/1400/2200;8300/4700/1400/2200;8100/450 0/1400/2200;7900/4200/1400/2300;7900/3950/1400/ 2550;7650/3800/1400/2450.选装外形图片. |
【底盘技术参数】 |
底盘型号 |
DFH1180EX8 |
底盘名称 |
载货汽车底盘 |
商标名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
轴数 |
2 |
轮胎数 |
6 |
轴距(mm) |
3800,3950,4200,4500,4700,5000,5300,5800,5600 |
轮胎规格 |
10.00R20 18PR,275/80R22.5 18PR |
钢板弹簧片数 |
7/9+6,8/10+8,8/9+6,11/10+8 |
前轮距(mm) |
1876,1896,1920,
1950,1914,1934,
1980,2000,1815 |
燃料种类 |
柴油 |
后轮距(mm) |
1820,1860,1800 |
排放依据标准 |
GB3847-2005,GB17691-2018国Ⅵ |
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 |
东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 |
5000 4500 6700 6200 6200 5000 |
147 140 169 154 169 162 |
|
|
|
|
|
|

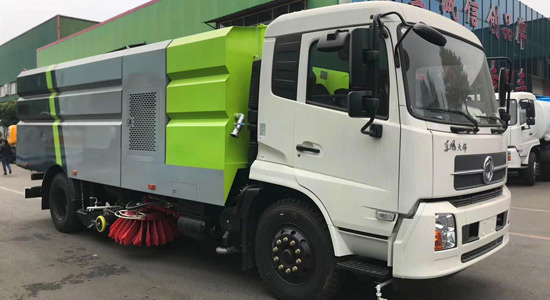

东风天锦国六洗扫车上装参数：中置2扫盘、三洋马达、德国原装进口高压水泵（前冲\侧喷\中喷\后喷雾\侧冲洗车水枪\垃圾箱自洁装置）、万向高压路沿清洗、低压泵前冲、不锈钢水箱、垃圾箱；不锈钢高压管路、施耐德控制开关、美国传感器；尾部LED箭头灯、机油、垃圾箱、水箱均带防溢或低水位报警装置；倒车及洗扫状态室内监视器、20m高压冲洗卷盘、最大清扫宽度3.5m；高压冲洗高度≥21m。整车标配。底盘保修手册，随车工具，合格证. 东风天锦洗扫车简介：
垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强，美观。清水箱及垃圾箱采用不锈钢制作，永不锈蚀。
工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。
中置两盘扫（扫盘可单独控制）+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆（左右高压侧喷管可独立控制）结构，实现路面的洗扫及吸尘。
左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶至吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。
清水箱和垃圾箱分体布置，有效空间利用最大化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。采用 PLC 编程、智能化控制系统，电、液、气集中控制，驾驶员可在驾室内完成各种动作的操作。车辆可根据用户需求加装雪铲，雾炮，高炮。 整车配置
该洗扫车采用东风天锦二类底盘改装，加装副发动机、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
|
